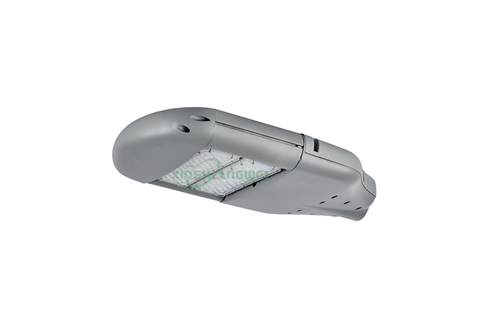

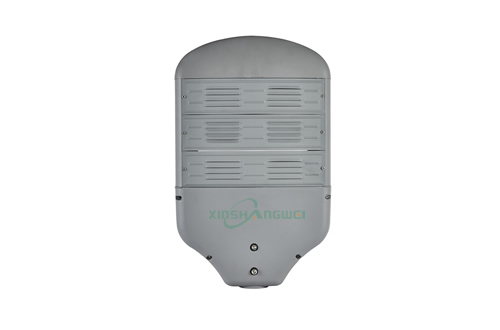

SZSW7700LED道路灯

http://zjswzm.com/?m=home&c=View&a=index&aid=262

更新时间:2024-05-21 10:36:42

点击数:

型号:SZSW7700

规格:60W/80W/100W/120W/150W/180W/20

适用于各类厂区、场站和大型设施、场馆及铁路、桥涵等作道路照明。

1、接线:拧开电气箱后盖内六角圆柱头螺钉,拧松引入线入口的葛兰接头,用线芯为2.5mm2且符合60245IEC57标准要求橡皮电缆,外皮防腐蚀、耐高温,将三芯电缆穿入葛兰接头,接在灯壳内的接线端子上,黄绿线接地(接地柱旁有保护接地标志),试灯。

2、固定灯具:根据灯具安装尺寸图,拧松灯具安装接头上的五个内六角圆柱头螺钉,将灯杆套入灯体的安装接头,同时与灯杆的三芯电缆穿入葛兰接头,锁紧五个内六角圆柱头螺钉。

3、更换光源模组:在更换光源模组时要切断电源,松开光源模组背后与灯体横梁的内六角圆柱头螺钉,从背后将光源模组取出,拧开电气箱连接光源模组的防水接头。将更换的光源模组防水接头拧紧,放入对应位置拧紧背后的内六角圆柱头螺钉。

  • 光源:LED
  • 额定功率:60W/80W/100W/120W/150W/180W/200W/240W
  • 额定电压:AC220V,50Hz
  • 光效:120lm/W
  • 光源平均寿命:100000h
  • 外形尺寸:(368*449*530*611*692)*330*77.5mm
  • 重量:3/4.3/5.6/6.9/8.3kg
  • 防护等级:IP66
